HOMEATIC KOMPAKT

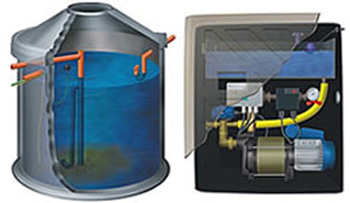

HOMEATIC KOMPAKT - Für Haus- und Gartennutzung

Regenwasserzisterne mit einem
- Speichervolumen von 3,7 bis 13,0 m³ in einem Behälter
- Innendurchmesser 200 und 250 cm
- Außendurchmesser 217 und 267 cm
- Sockeldurchmesser 236 und 286 cm
- Zulauftiefe mit Konus 89 cm bei DN 2000 und 99 cm bei DN 2500
- Ablauftiefe 97 und 107 cm
- Gesamthöhe von 227 bis 383 cm
- schwerstes Einzelteil von 3.240 bis 6.650 kg
- Ausführung als monolithischer Stahlbetonbehälter aus Beton B 45, inkl. Konus

Vormontiertes Rohrsystem
- DN 100
- Material PVC-KG
- inklusive beruhigtem Zulauf (Filter) zur Verminderung von Sedimentaufwirbelungen
- Ablaufsiphon DN 100 als Notüberlauf und Geruchsverschluss, mit Nagetierschutz
- Zulaufanschluss DN 100
- Ablaufanschluss DN 100
- Leerrohranschluss DN 100

Einrichtungen zur schwimmenden Entnahme des Zisternenwassers, bestehend aus:
- Mauerdurchführung für die Saugleitung (druckwasserdicht)
- Ansaugschlauch bis zur Mauerdurchführung (ca. 2,0 m, DN 1”)
- Grobschmutzfilter für die Ansaugöffnung
- Schwimmerkugel
- Rückschlagventil

Control-Center zur vollautomatischen Steuerung der Anlage:
- Steckerfertige Ausführung zur einfachen Montage
- mit selbstansaugender Kreiselpumpe Fabrikat: KSB
- mit integrierter bedarfsgerechter Trinkwassereinspeisung direkt in die Pumpe
- Trinkwasserspeicher 9,5 l
- max. Fördermenge 4,5 m³/h
- max. Förderhöhe 42 m
- Motorleistung 800 W
- Stromaufnahme ca. 3,7 A
- inklusive Montagezubehör zum Anschluss der Saugleitung
- Automatischer Trinkwasserzulauf mit Schwimmerventil und freiem Auslauf nach DIN 1988
